低烟无卤资料高填充加工痛点及解决规划钻研

? 随着全球环保意识的不休提升及消防安全律例的日趋严格
，低烟无卤资料作为传统含卤阻燃资料的环保代替产品
，在电线电缆、构筑建材、新能源等领域的利用需要出现持续增长态势。

低烟无卤资料的主题优势在于其不含氯、溴等卤素元素
，点火过程中不会开释氯化氢、二噁英蹬仔毒侵蚀性气体
，且发烟量极低
，可能有效削减火警现场的二次中伤
，显著提升人员逃生概率与设备；つ芰
，符合现代工业绿色安全发展的主题需要。

?

? 目前
，低烟无卤资料的阻燃机能重要通过填充无机阻燃填料实现
，其中氢氧化铝（ATH）、氢氧化镁（MH）因拥有成本便宜、环保无毒、阻燃成效不变蹬着势
，成为当前利用最宽泛的无机阻燃填料。但此类无机填料的阻燃效能相对较低
，需达到60%~75%的高填充比例
，能力使资料满足UL94 V0级阻燃尺度。高填充量不仅扭转了资料的系统结构
，更给低烟无卤资料的加工过程与产品机能带来一系列难题和痛点。这些痛点不仅降低了出产效能
，还易导致产品出现表表粗糙、开裂、掉粉等质量缺点
，严沉限度了低烟无卤资料在高端场景的推广利用。针对上述问题
，国内表钻研者已发展大量有关钻研
，钻研方向重要集中在填料改性、配方复配、加工工艺优化等方面
，但现有钻研多针对单一痛点进行针对性解决
，不足对五大痛点的系统性分析与综合解决规划。基于此
，本文结合低烟无卤资料的加工个性与现实利用需要
，深刻分解高填充带来的各类痛点的产生本原
，提出一套两全阻燃机能、加工机能与力学机能的综合解决规划
，为低烟无卤资料的高机能化、工业化出产提供有力的技术支持。

?

01主题加工痛点及本原分析

? 低烟无卤资料的高填充有关痛点
，主题源于无机阻燃填料与高分子基体树脂的性质个性差距
，以及高填充量对系统结构、加工过程的直接影响。无机填料多为刚性粉体
，表表极性强、亲水性强
，而低烟无卤资料的基体树脂（如EVA、PE、TPE等）多为非极性、疏水性的聚烯烃类资料
，两者相容性极差；同时
，高填充量会粉碎树脂的陆续相结构
，故障分子链活动
，进而导致资料加工机能与力学机能显著降落。以下针对五大主题痛点逐一分析其产生的性质本原。

?

痛点1：无机阻燃填料高填充及团圆问题

?

??在低烟无卤资猜中
，ATH、MH等无机阻燃填料的填充量通常需达到60%~75%能力满足V0级阻燃要求
，这一高填充比例由无机填料的阻燃机理决定。ATH、MH的阻燃作用重要依附热分化吸热、脱水碳化
，形成致密的炭层以断绝氧气与热量
，抑造可燃气体开释
，但其阻燃效能远低于含卤阻燃剂
，因而必须通过较高的填充量能力达到预期的阻燃成效。高填充带来的首要问题是填料团圆。无机填料表表含有大量羟基
，极性较强
，在与非极性树脂混合过程中
，由于两者表表能差距较大
，填料颗粒之间易通过氢键相互吸引、荟萃
，形成尺寸较大的团圆体。团圆体的存在会导致填料在树脂基体中分散不均匀
，不仅无法充分阐扬其阻燃作用
，还会成为系统中的力学缺点点
，加剧资料的脆性
，同时故障熔体流动
，进一步增长加工难度。

?

??此表
，高填充量会导致系统中树脂陆续相被大量填料颗粒宰割
，树脂对填料的包裹性显著降落
，进而加剧团圆景象
，形成“填料团圆—分散不均—机能降落”的恶性循环
，严沉影响资料的综合机能。除此之表
，高填充还会增长资料的成本节造难度
，过量的无机填料会显著提升资料的密度
，降低产品的轻量化机能
，不切合新能源、轨路交通等领域对资料轻量化的主题需要。同时
，高填充量会增长混炼、挤出等加工环节的能耗
，降低出产效能
，进一步增长工业化出产成本
，造约产业规；⒄。

?

痛点2：熔体流动性差、熔融指数低

?

??熔体流动性是低烟无卤资料加工过程中的关键主题指标
，直接决定了挤出、注塑等加工工艺的可行性与产品成型质量。高填充量是导致低烟无卤资料熔体流动性差的主题原因
，其本原重要体此刻两个方面：一是无机填料对树脂分子链活动的故障作用
，二是填料与树脂界面之间的摩擦阻力显著增大。低烟无卤资料的基体树脂（如EVA、PE）在熔融状态下
，分子链拥有肯定的流动性
，而无机填料为刚性颗粒
，当填充量较高时
，大量的填料颗；峋确稚⒃谑髦肿恿粗
，形成“故障层”
，故障分子链的滑移与活动
，导致熔体粘度急剧上升
，熔融指数（MFR）显著降低。

?

? 通常情况下
，未填充的EVA树脂熔融指数可达10~20 g/10min（测试前提：190℃
，2.16kg）
，而当ATH填充量达到65%时
，资料的熔融指数会降至1~3 g/10min
，甚至更低
，无法满足挤出、注塑等加工工艺对熔体流动性的根基要求
，导致加工难以顺利进行。此表
，由于无机填料与树脂的相容性较差
，两者界面结合不缜密
，在熔融加工过程中
，填料颗粒与树脂分子链之间会产生较大的摩擦阻力
，进一步增长熔体粘度
，导致熔体流动性持续降落。同时
，填料团圆体的存在会形成“流动阻碍物”
，故障熔体的均匀流动
，导致熔体在加工过程中出现流速不均、塑化不充分等问题
，直接影响产品的成型质量
，易产生表表缺点。

?

痛点3：挤出、注塑加工难度大

?

? 熔体流动性差、填料团圆等问题的叠加
，直接导致低烟无卤资料的挤出、注塑加工难度显著增长
，具体阐发为：挤出过程中挤出机负荷偏高、电流过大、？诨肌⒉繁肀泶植凇⒍咸醯；注塑过程中出现充模不满、射胶难题、脱模不畅
，以及产品表表出现缩痕、气泡等质量缺点
，严沉影响出产效能与产品合格率
，增长工业化出产的成本。在挤出加工过程中
，高填充资料的熔体粘度大、流动性差
，必要施加更大的挤出压力能力推动熔体通过？
，这会导致挤出机螺杆负荷增长、电流升高
，持久运行会加剧设备磨损
，缩短设备使用寿命。

?

? 同时
，熔体塑化不充分
，填料颗粒与树脂未能齐全融合
，易在？诖Χ鸦蓟
，形成？诨
，影响产品表表质量
，甚至出现断条景象
，需频仍；阏誓？
，大幅降低出产效能。此表
，高填充资料的熔体弹性较差
，挤出过程中易出现熔体分裂景象
，导致产品表表出现波纹、毛刺等缺点
，影响产品表观与使用机能。在注塑加工过程中
，熔体流动性差会导致熔体无法急剧、均匀地填充模具型腔
，易出现充模不满、缺料等问题；同时
，熔体粘度大
，需大幅提升射胶压力
，这会加剧模具磨损
，还易导致产品出现飞边等缺点。

?

? 此表
，由于填料与树脂相容性差
，界面结合不缜密
，在注塑冷却过程中
，填料与树脂的收缩率差距较大
，易产生内应力
，导致产品出现开裂、变形等问题
，增长脱模难度
，进一步降低产品合格率
，造约规；霾。

?

痛点4：资料脆性大、断裂伸长率低、易开裂

?

? 高填充量会导致低烟无卤资料的力学机能显著降落
，尤其是韧性变差、脆性增大
，具体阐发为资料的冲击强度、断裂伸长率大幅降低
，在加工、运输或使用过程中易出现开裂、破损等问题
，无法满足现实利用对资料力学机能的根基要求
，限度了其利用领域。该问题的主题本原在于无机填料与树脂的相容性差
，以及高填充量对树脂陆续相结构的粉碎。无机填料为刚性颗粒
，表表极性强
，与非极性树脂的界面结合力较弱
，当资料受到表力作用时
，应力易在填料与树脂的界面处集中
，导致界面剥脱离裂
，进而引发资料整体断裂。同时
，高填充量会粉碎树脂的陆续相结构
，树脂分子链之间的衔接被大量填料颗粒堵截
，无法有效传递表力
，导致资料的韧性降落、脆性增大
，难以接受表力冲击与弯曲。尝试数据批注
，当ATH填充量从30%增长至65%时
，低烟无卤EVA资料的断裂伸长率从500%以上降至50%以下
，简支梁冲击强度从20 kJ/m?降至5 kJ/m?以下
，资料从韧性状态转变为脆性状态
，无法接受弯曲、冲击等表力作用
，严沉限度了其在电线电缆、汽车零部件等必要肯定韧性的场景中的利用。

?

? 此表
，填料团圆体的存在会成为应力集中点
，进一步加剧资料的脆性
，导致资料在轻微表力作用下即可出现开裂景象
，影响产品的使用寿命。

?

痛点5：表表耐刮差、耐磨差、易发白掉粉

?

? ? ?高填充低烟无卤资料的表表机能较差
，重要阐发为耐刮性、耐磨性不及
，轻微摩擦即可出现刮痕、发白景象
，甚至出现填料脱落、掉粉等问题
，严沉影响产品的表观质量与使用寿命
，尤其不合用于对表表机能要求较高的高端利用场景
，限度了其产品附加值的提升。该问题的本原重要在于高填充量对树脂陆续相的粉碎
，以及填料与树脂界面结合不缜密。当无机填料填充量过高时
，树脂无法齐全包裹填料颗粒
，部门填料颗粒袒露在资料表表
，导致资料表表致密度不及、硬度降落。当资料表表受到摩擦时
，袒露的填料颗粒易被刮擦脱落
，形成刮痕
，同时填料颗粒与树脂的界面产生分离
，导致表表泛白；此表
，填料团圆体的存在会使资料表表出现凹凸不平的景象
，进一步降低表表耐刮性与耐磨性
，加剧表表缺点的产生。

?

? 另表
，加工过程中塑化不充分、熔体流动性差
，也会导致资料表表出现粗糙、疏松等缺点
，进一步加剧表表发白、掉粉景象。例如
，在低烟无卤电线电缆护套出产中
，表表掉粉会导致护套与导体之间的附着力降落
，影响电缆的电气机能与使用寿命；在汽车内饰件利用中
，表表耐刮性差会影响产品的表观美观度
，降低用户履历
，限度其在高端汽车领域的利用。

?

?

02针对性解决规划

? 针对上述五大主题痛点
，结合低烟无卤资料的阻燃要求、加工个性与现实利用需要
，本文从填料改性、配方复配、加工工艺优化三个主题维度
，提出针对性的解决规划
，在保障资料V0级阻燃机能的前提下
，有效改善资料的加工机能、力学机能与表表机能
，实现高填充与高机能的平衡
，推动低烟无卤资料的工业化利用。

?

?

1. 高填充及团圆问题解决规划

?

? 解决填料高填充及团圆问题的主题的是提升填料与树脂的相容性、降低单一填料的填充量、优化填料分散性
，具体可选取以下三种方式协同作用
，从本原上缓解高填充与团圆带来的负面影响。

?

1.1 无机填料表表改性（主题伎俩）

?

? 填料表表改性是提升填料与树脂相容性、削减团圆景象的关键伎俩
，其主题道理是通过物理或化学步骤
，在填料表表包覆一层改性剂
，降低填料表表极性
，加强其与非极性树脂的界面结合力
，削减填料颗粒之间的氢键作用
，从而改善填料的分散性
，确保填料在树脂基体中均匀散布。目前
，常用的表表改性剂重要蕴含偶联剂、表表活性剂、相容剂等
，其中偶联剂改性成效最为显著
，利用最为宽泛。

?

? 硅烷偶联剂（上海久聚公司产品）是低烟无卤资猜中利用最宽泛的填料改性剂
，其分子结构中含有亲无机基团与亲有机基团
，亲无机基团可与填料表表的羟基产生化学反映
，形成牢固的化学键
，亲有机基团可与树脂分子链产生反映或物理缠结
，从而显著提升填料与树脂的相容性。改性过程中
，可选取干法或湿法工艺
，将偶联剂均匀包覆在填料表表。例如
，选取干法改性时
，将ATH粉体与0.5%~1.5%的硅烷偶联剂参与高速混合机中
，在80~100℃下搅拌10~15min
，使偶联剂均匀包覆在ATH表表
，改性后的ATH表表极性显著降低
，与EVA树脂的相容性大幅提升
，团圆景象显著削减
，分散性显著改善。除硅烷偶联剂表
，钛酸酯、铝酸酯偶联剂也可用于填料改性
，其改性机理与硅烷偶联剂类似
，可凭据树脂类型与加工需要
，选择相宜的偶联剂种类与增长量
，确保改性成效。

?

? 此表
，还可选取表表活性剂（如硬脂酸、硬脂酸锌）进行辅助改性
，进一步降低填料表表能
，削减填料颗粒之间的团圆
，提升分散成效。

?

1.2 复配阻燃系统
，降低单一填料填充量

?

? 通过阻燃系统复配
，引入协效阻燃剂
，可在保障资料阻燃机能达标的前提下
，显著降低ATH、MH等单一无机填料的填充量
，从本原上缓解高填充带来的各类问题
，实现阻燃机能与加工机能的平衡。常用的协效阻燃剂重要蕴含磷氮系膨胀阻燃剂、硅系协效剂、硼酸锌等
，与ATH、MH复配使用时可产生显著的协同阻燃效应。磷氮系膨胀阻燃剂（如聚磷酸铵APP、三聚氰胺氰尿酸盐MCA）拥有阻燃效能高、环保无毒的特点
，与ATH、MH复配使用时
，可产生协同阻燃效应：ATH、MH热分化吸热降温
，脱水形成的氧化物可作为炭层骨架；磷氮系阻燃剂热分化产生的氨气、磷酸等物质
，可推进炭层形成
，加强炭层的致密性
，同时抑造可燃气体开释
，从而在降低无机填料填充量的同时
，保障资料达到UL94 V0级阻燃尺度。

?

? 例如
，当ATH填充量从65%降至50%
，搭配10%~15%的APP与5%的MCA复配
，资料的阻燃机能仍可达到UL94 V0级
，同时填料总填充量降至65%以下
，有效缓解了团圆与加工难题
，两全了阻燃机能与加工机能。硅系协效剂（如硅烷偶联剂、有机硅树脂）不仅可提升填料与树脂的相容性
，还可在点火过程中形成硅氧烷；げ
，加强炭层的不变性
，进一步提升阻燃成效
，与ATH、MH复配使用时
，可进一步降低无机填料的填充量。硼酸锌作为协效阻燃剂
，可与ATH、MH协同作用
，有效抑造烟雾产生
，同时提升阻燃效能
，削减无机填料的用量
，实现环保与机能的双沉提升。

?

1.3 分级超细粉体搭配
，提升填料堆积密度

?

? 选取分歧粒径的无机填料分级搭配
，可有效提升填料的堆积密度
，削减系统内部的空地
，从而在一样填充量下
，削减填料团圆
，改善分散性
，同时降低熔体粘度
，提升加工机能。具体而言
，可将大粒径（10~20μm）、中粒径（5~10μm）、幼粒径（1~5μm）的ATH或MH粉体按肯定比例搭配
，大粒径粉体可降低资料成本
，中粒径粉体可填充大粒径粉体之间的空地
，幼粒径粉体可填充钟注大粒径粉体之间的空地
，形成致密的堆积结构
，削减系统内部的空地
，从而削减填料团圆
，提升填料与树脂的接触面积
，改善分散性与加工机能。

?

? 尝试批注
，选取大、钟注幼粒径ATH按3:4:3的比例搭配
，填充量为60%时
，填料的堆积密度提升20%以上
，团圆体尺寸显著减幼
，资料的熔体流动性与力学机能均有显著改善。

?

? 此表
，超细粉体（粒径幼于1μm）的参与可进一步提升阻燃成效
，削减填料用量
，但需把稳节造超细粉体的增长量
，预防因超细粉体表表能过高导致团圆加剧
，影响改性成效。

?

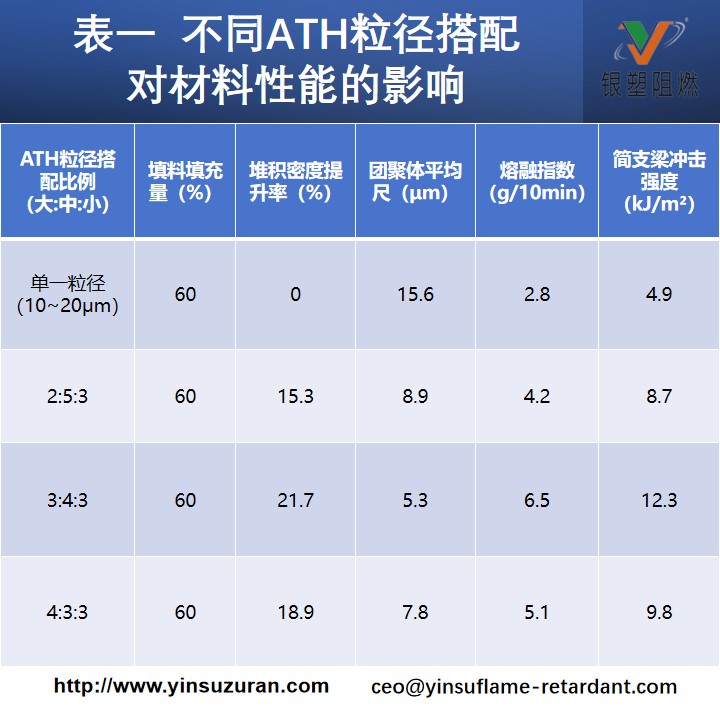

表1 分歧ATH粒径搭配对资料机能的影响（测试前提：EVA基体
，硅烷偶联剂增长量1.0%
，混炼温度160℃）

?

?

2. 熔体流动性差、熔融指数低的解决规划

?

? 改善低烟无卤资料熔体流动性的主题是降低系统熔体粘度
，提升分子链的流动性
，可从配方优化与树脂选择两个主题方面动手
，通过科学合理的调整
，显著改善熔体流动性
，满足加工需要
，具体措施如下。

?

2.1 增长高效流动改性剂

?

? 流动改性剂可有效改善树脂分子链的滑移机能
，降低熔体粘度
，提升熔融指数
，是解决熔体流动性差的有效伎俩。常用的流动改性剂重要蕴含光滑剂、增塑剂等
，其中光滑剂利用最为宽泛
，可凭据加工需要选择相宜的光滑剂类型与增长量。聚乙烯蜡、硬脂酸锌等是低烟无卤资猜中常用的光滑剂
，可分为内光滑剂与表光滑剂。内光滑剂（如硬脂酸锌）可与树脂分子链产生相互作用
，降低分子链之间的内摩擦力
，改善分子链的滑移机能
，提升熔体内部流动性；表光滑剂（如聚乙烯蜡）可在熔体表表形成一层均匀的光滑膜
，降低熔体与加工设备（螺杆、？冢┲涞哪Σ亮
，同时削减填料与树脂之间的摩擦阻力
，提升熔体整体流动性。

?

? 光滑剂的增长量需凭据填料填充量与树脂类型合理节造
，通常为资料总质量的0.5%~2.0%。例如
，当ATH填充量为65%时
，增长1.0%~1.5%的EBS与0.5%的硬脂酸锌复配
，可使资料的熔融指数从1~3 g/10min提升至5~8 g/10min
，熔体流动性显著改善
，可能满足挤出、注塑等加工需要。需把稳预防单一光滑剂增长过量
，不然会导致光滑剂析出、喷霜
，影响资料的表表质量与力学机能
，反而不利于产品成型。

?

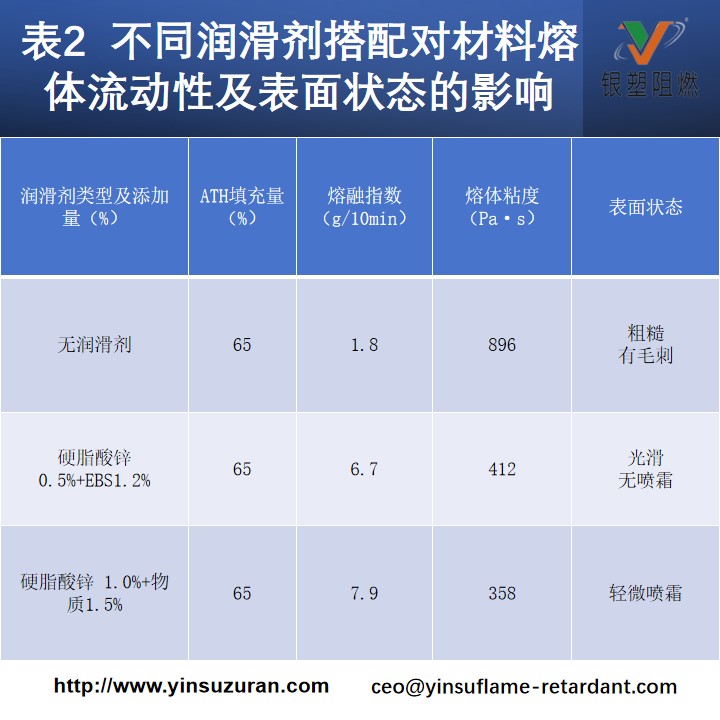

表2 分歧光滑剂搭配对资料熔体流动性及表表状态的影响（测试前提：EVA 18-3基体
，190℃
，2.16kg）

?

2.2 选用低粘度基体树脂

?

? 基体树脂的粘度直接影响系统的熔体流动性
，选用低粘度、高熔融指数的树脂
，可从基体层面降低系统的整体粘度
，改善熔体流动性
，为加工过程提供优良的基础。低烟无卤资料的常用基体树脂蕴含EVA、PE、TPE、TPU等
，其中EVA树脂因相容性好、加工机能良好
，成为当前利用最宽泛的基体树脂。在现实出产中
，可选用熔融指数较高的EVA树脂（如EVA 18-3
，熔融指数为18 g/10min）作为基体
，代替低熔融指数的EVA树脂（如EVA 14-2
，熔融指数为14 g/10min）
，可显著提升系统的熔体流动性。此表
，POE（聚烯烃弹性体）、LDPE（低密度聚乙烯）等低粘度树脂也可作为基体或改性剂参与系统
，进一步降低熔体粘度。

?

? 例如
，在EVA基体中参与5%~10%的POE
，可使系统的熔体粘度降低15%~25%
，熔融指数显著提升
，同时还可改善资料的韧性
，实现加工机能与力学机能的双沉提升。

?

2.3 优化光滑系统比例

?

? 单一的内光滑剂或表光滑剂难以同时满足熔体流动性与表表质量的要求
，需选取内光滑与表光滑协同搭配的方式
，优化光滑系统比例
，两全流动性与表表质量
，确保加工过程顺利进行
，同时提升产品表观质量。通常情况下
，内光滑剂与表光滑剂的比例节造在1:1~2:1之间
，可凭据加工工艺与填料填充量进行矫捷调整
，适配分歧的加工需要。

?

? 例如
，在挤出加工中
，可适当增长表光滑剂的比例
，削减熔体与螺杆、？谥涞哪Σ亮
，预防？诨
，提升产品表表光滑度；在注塑加工中
，可适当增长内光滑剂（如硬脂酸锌）的比例
，改善熔体的内部流动性
，提升充模效能
，预防充模不满等缺点。同时
，可参与少量的相容型光滑剂
，加强光滑剂与树脂、填料的相容性
，预防光滑剂析出
，确保资料的综合机能不变。

?

3. 挤出、注塑加工难度大的解决规划

?

? 解决挤出、注塑加工难度大的问题
，需结合配方优化与加工工艺调整
，从降低加工阻力、改善塑化成效、优化成型过程三个主题方面动手
，通过综合措施
，降低加工难度
，提升出产效能与产品合格率
，具体措施如下。

?

3.1 配方端优化
，改善加工机能

?

? 在配方中引入弹性体与相容剂
，目前相识到
，上海久聚公司的相容剂
，是国内较好的产品？捎行Ц纳葡低车募庸ぜ羟行
，降低熔体剪切阻力
，提升加工机能
，为挤出、注塑加工提供优良的基础。POE、SEBS（苯乙烯-乙烯-丁烯-苯乙烯嵌段共聚物）、EPR（乙丙橡胶）等弹性体拥有优良的相容性与柔韧性
，参与系统后可改善树脂与填料的界面结合
，降低熔体粘度
，提升熔体的弹性与流动性
，削减挤出、注塑过程中的加工阻力
，预防加工缺点的产生。参与接枝类相容剂（如久聚公司PE-g-MAH、久聚公司EVA-g-MAH）
，可进一步加强无机填料与树脂的界面结合力
，降低加工内耗
，改善塑化成效
，确保加工过程顺利进行。

?

3.2 加工设备与工艺参数调整

?

? 针对挤出加工
，需优化设备结构与工艺参数
，降低加工阻力
，改善塑化成效
，确保产品成型质量。设备方面
，可选取低剪切螺杆结构
，削减螺杆对熔体的剪切作用
，预防熔体降解与填料团圆；同时
，优化？谏杓
，增大？诔隹诿婊
，降低熔体出口阻力
，提升挤出效能。工艺参数方面
，选取分段升温方式
，料筒温度从加料段到机头段逐步升高
，加料段温度节造在120~140℃
，熔融段温度节造在150~170℃
，机头段温度节造在160~180℃
，预防温度过高导致熔体降解
，温度过低导致塑化不充分；同时
，降低螺杆转速
，耽搁塑化功夫
，确保填料与树脂充分融合
，削减团圆体
，提升熔体均匀性。

?

? 针对注塑加工
，需优化料筒温度、射胶参数与模具设计
，提升充模效能与产品质量。料筒温杜纂挤出加工类似
，选取分段升温
，确保熔体充分塑化；射胶参数方面
，适当提高射胶压力（节造在80~120 MPa）与射胶速度
，提升熔体的充模能力
，预防充模不满、缺料等问题；同时
，耽搁保压功夫（节造在5~10s）
，削减产品缩痕与气泡
，提升产品成型质量。模具设计方面
，优化浇口与流路设计
，增大浇口尺寸与流路截面积
，降低熔体流动阻力；同时
，设置合理的脱模斜度
，削减脱模阻力
，预防产品开裂
，提升脱模效能与产品合格率。

?

3.3 优化混炼工艺
，提升塑化成效

?

? 混炼工艺的曲直直接影响填料的分散性与熔体的塑化成效
，优化混炼工艺可有效改善加工机能
，削减加工缺点。在混炼过程中
，选取“先干混后熔融”的方式
，先将树脂、改性填料、光滑剂、相容剂等原料参与高速混合机中
，在80~100℃下干混10~15min
，使各组吩旖均混合
，削减填料团圆；而后将干混料参与密炼机或开炼机中
，在150~170℃下熔融混炼15~20min
，严格节造混炼压力与转速
，确保填料与树脂充分融合
，形成均匀的分散系统
，提升熔体塑化成效。

?

? 此表
，可选取二次混炼工艺
，将初次混炼后的物料进行二次熔融混炼
，进一步改善填料分散性与塑化成效
，削减系统中的团圆体
，降低加工难度
，确保加工过程顺利进行
，提升产品质量的不变性。

?

?

4. 资料脆性大、断裂伸长率低、易开裂的解决规划

?

? 改善低烟无卤资料的韧性
，解决脆性大的问题
，主题是加强填料与树脂的界面结合力
，提升资料的抗冲击能力
，吸收冲击能量
，削减应力集中
，具体可选取以下三种方式协同作用
，显著提升资料的韧性与断裂伸长率
，预防开裂问题。

?

4.1 弹性体增韧改性

?

? 在系统中增长弹性体
，可构建“海岛结构”（弹性体为岛
，树脂为海）
，当资料受到表力冲击时
，弹性体颗？捎行粘寤髂芰
，抑造裂纹扩大
，从而显著提升资料的韧性与断裂伸长率
，解决资料脆性大、易开裂的问题。常用的弹性体蕴含POE、SEBS、TPU、EPR等
，其中POE因相容性好、增韧成效显著
，成为当前利用最宽泛的增韧剂。弹性体的增长量需凭据填料填充量与韧性要求合理节造
，通常为资料总质量的5%~15%。例如
，当ATH填充量为65%时
，增长10%~12%的POE
，可使资料的断裂伸长率从50%以下提升至150%以上
，简支梁冲击强度从5 kJ/m?以下提升至15 kJ/m?以上
，资料的韧性显著改善
，可能有效接受弯曲、冲击等表力作用
，预防在加工、运输或使用过程中出现开裂景象。

?

? 同时
，SEBS与TPU的增韧成效也较为显著
，可凭据资料的利用场景选择相宜的弹性体种类
，例如
，TPU增韧可同时提升资料的耐磨性与韧性
，合用于对耐磨机能有要求的场景。

?

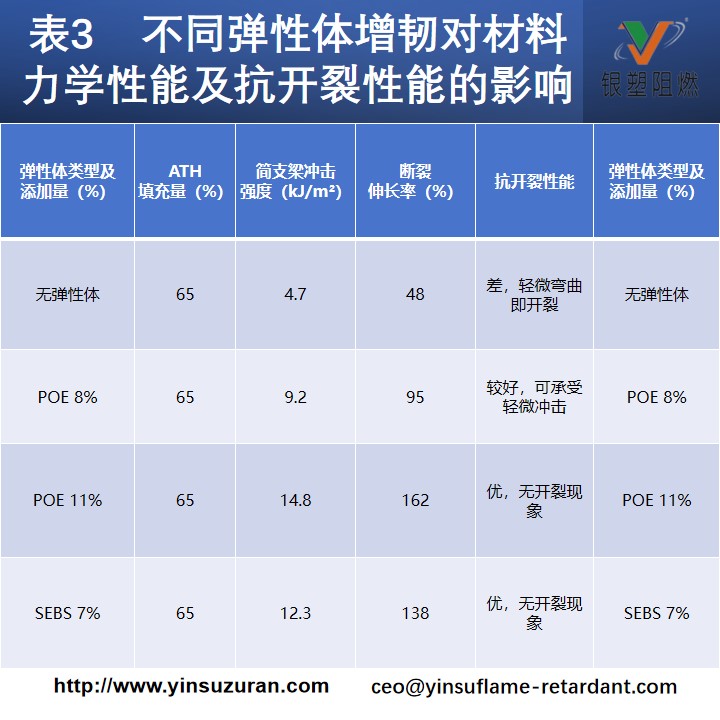

表3 分歧弹性体增韧对资料力学机能及抗开裂机能的影响（测试前提：EVA 18-3基体
，硅烷偶联剂1.0%）

?

4.2 界面强化
，提升结合力

?

? 界面结合力弱是导致资料脆性大的沉要原因
，通过偶联剂与接枝相容剂双沉改性
，可显著加强填料与树脂的界面结合力
，削减界面剥脱离裂
，提升资料的韧性
，从本原上解决易开裂问题。如前文所述
，硅烷偶联剂可在填料与树脂之间形成化学键
，加强界面结合力；接枝类相容剂的接枝基团可与填料表表的羟基、氨基产生反映
，同时与树脂分子链产生缠结
，进一步加固界面结合
，提升界面不变性。

?

?

5. 表表耐刮差、耐磨差、易发白掉粉的解决规划

?

? 改善低烟无卤资料的表表机能
，主题是保障树脂陆续相的齐全性
，提升资料表表致密杜纂硬度
，削减表表缺点
，具体可选取以下三种措施协同作用
，显著改善资料的耐刮性、耐磨性
，预防发白、掉粉景象
，提升产品表观质量与使用寿命。

?

5.1 节造填料上限
，保障树脂陆续相

??

? 填料填充量过高会粉碎树脂陆续相
，导致填料袒露
，因而需严格节造填料的填充上限
，在保障阻燃机能的前提下
，尽量降低填料填充量
，确保树脂可能齐全包裹填料颗粒
，形成齐全的陆续相
，为提升表表机能奠定基础。通过前文所述的阻燃系统复配
，可将填料总填充量节造在65%以下
，此时树脂可能形成陆续的包裹层
，预防填料袒露
，从而提升资料表表的致密杜纂硬度
，改善耐刮性与耐磨性
，削减发白、掉粉景象。

?

? 此表
，可选用粒径较幼、分散性较好的填料
，削减填料对树脂陆续相的粉碎
，同时提升资料表表的光滑度。例如
，选取粒径5~10μm的ATH粉体
，代替粒径10~20μm的ATH粉体
，可使资料表表越发光滑
，耐刮性与耐磨性显著改善
，有效削减表表缺点的产生。

?

5.2 增长耐刮耐磨助剂
，提升表表机能

?

? 在配方中增长耐刮耐磨助剂
，可在资料表表形成一层耐磨；げ
，显著提升表表硬杜纂抗划伤机能
，削减发白、掉粉景象
，提升产品表表质量。常用的耐刮耐磨助剂蕴含特种耐磨剂、有机硅耐刮剂、微粉蜡等
，可凭据表表机能要求选择相宜的助剂类型与增长量。

?

? 有机硅耐刮剂（如有机硅树脂、硅酮母粒）拥有优良的光滑性与耐磨性
，参与系统后可在资料表表形成一层光滑的硅氧烷；げ
，降低表表摩擦系数
，提升耐刮性与耐磨性
，同时可改善资料表表的光泽度
，削减发白景象。增长量通常为资料总质量的1%~3%
，例如
，增长2%的有机硅耐刮剂
，可使资料的表表硬度提升20%以上
，耐刮性显著改善
，轻微摩擦不会出现刮痕与发白景象
，有效提升产品表观质量。微粉蜡（如聚乙烯微粉蜡、聚四氟乙烯微粉蜡）可填充资料表表的微幼空地
，提升表表致密度
，同时削减表表摩擦
，提升耐磨性
，与有机硅耐刮剂复配使用
，可进一步提升表表机能
，预防发白、掉粉景象。特种耐磨剂（如聚酰胺耐磨剂、聚氨酯耐磨剂）可与树脂分子链产生反映
，加强资料表表的硬杜纂耐磨性
，合用于对表表机能要求较高的高端利用场景。

?

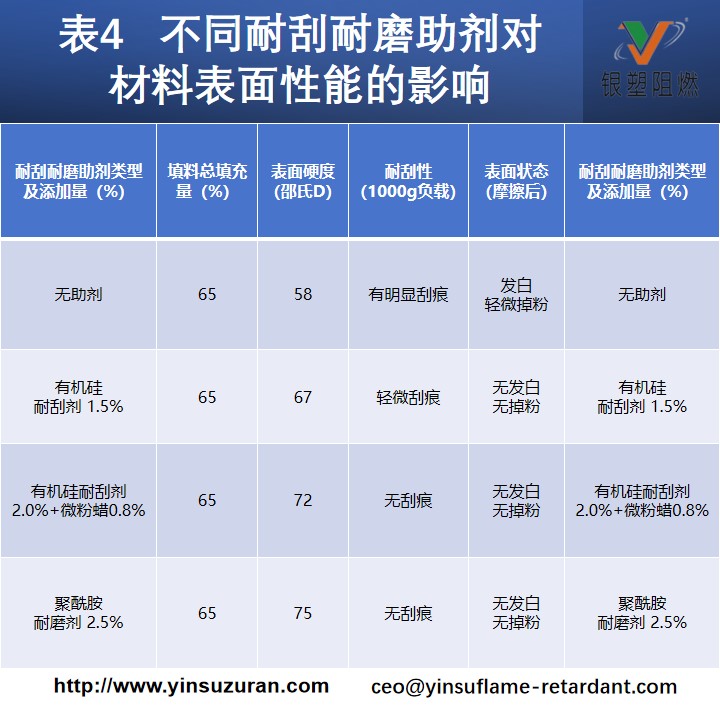

表4 分歧耐刮耐磨助剂对资料表表机能的影响（测试前提：EVA 18-3基体
，ATH粒径5~10μm）

?

5.3 优化成型定型工艺
，改善表表质量

?

? 加工过程中的塑化不充分、冷却定型不合理
，会导致资料表表粗糙、疏松
，加剧发白、掉粉景象
，因而需优化成型定型工艺
，提升表表质量
，确保产品表观切合要求。在挤出加工中
，严格节造机头温杜纂冷却水温
，机头温度过高会导致资料表表呈显禅泡、毛刺
，温度过低会导致表表粗糙；冷却水温节造在20~30℃
，选取分段冷却方式
，确保资料均匀冷却定型
，预防表表收缩不均导致的粗糙与疏松
，提升表表光滑度。在注塑加工中
，优化保压功夫与冷却功夫
，耽搁保压功夫可削减产品表表缩痕与疏松
，耽搁冷却功夫可确保产品齐全定型
，预防表表发软、发白；同时
，对模具进行抛光处置
，提升模具表表光滑度
，从而改善产品表表质量
，削减表表缺点。

?

? 此表
，可对成型后的产品进行后处置（如热风干燥、表表涂层）
，进一步提升表表致密杜纂耐刮耐磨机能
，预防掉粉景象
，确保产品质量不变。

?

?

结论与瞻望

?

? 低烟无卤资料的高填充加工痛点
，主题源于无机阻燃填料与树脂的相容性差、高填充量对系统结构与加工过程的粉碎
，重要阐发为填料团圆、熔体流动性差、挤出/注塑加工难度大、资料脆性大、表表耐刮性差五大问题
，这些问题互有关联、相互影响
，严沉造约了低烟无卤资料的工业化利用与高机能发展。针对这些痛点
，通过填料表表改性、阻燃系统复配、弹性体增韧、加工工艺优化等综合解决规划
，可在保障资料V0级阻燃机能的前提下
，有效改善资料的加工机能、力学机能与表表机能
，实现高填充与高机能的平衡
，为其工业化出产提供可行的技术蹊径。具体而言
，选取硅烷偶联剂对无机填料进行表表改性
，搭配磷氮系、硅系协效阻燃剂复配
，可有效降低单一填料填充量
，削减团圆景象
，提升阻燃机能与相容性；增长高效流动改性剂、选用低粘度基体树脂
，可显著改善熔体流动性
，满足加工需要；引入弹性体与相容剂
，优化加工工艺
，可降低加工难度
，提升资料韧性
，预防开裂问题；节造填料上限、增长耐刮耐磨助剂
，优化成型定型工艺
，可改善资料表表机能
，削减发白、掉粉景象
，提升产品质量。

?

? 随着新能源、轨路交通、光伏储能等领域的急剧发展
，对低烟无卤资料的高机能化、轻量化、低成本化提出了更高的要求。

?

? 未来的钻研方向重要集中在三个方面：

? 一是开发高效协效阻燃系统
，进一步降低填料填充量
，实现资料的轻量化与高机能化；

? 二是研发新型改性技术
，提升填料与树脂的相容性
，实现高填充与高机能的更好平衡
，拓展其利用场景；

? 三是优化工业化加工工艺
，降低出产成本
，提逾越产效能
，推动低烟无卤资料在更多高端场景的宽泛利用
，助力绿色安全工业发展。

?
